Z3050搖臂鉆床液壓系統有哪些部分組成？



　　Z3050搖臂鉆床一種孔加工設備，適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，Z3050搖臂鉆床液壓系統(液壓油泵)就是設備的主要傳動裝置。由操縱機構液壓系統和夾緊機構液壓系統兩部分組成。

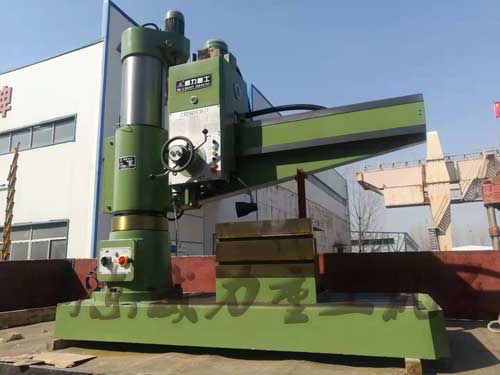

Z3050液壓搖臂鉆床發貨現場圖

　　(1)變速操縱液壓系統安裝在Z3050搖臂鉆床主軸箱用以實現主軸正反轉、停車（制動）、空檔、予選、緩速及變速，潤滑主軸變速和主軸進給變速傳動系統等堵零件。



　　(2)夾緊機構液壓系統安裝在搖臂背后的電器箱右面，用以夾緊或松開主軸箱，立柱及搖臂。



　　Z3050搖臂鉆床液壓系統的作用為通過改變壓強增大作用力。一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件(附件)和液壓油。液壓系統可分為兩類：液壓傳動系統和液壓控制系統。液壓傳動系統以傳遞動力和運動為主要功能。液壓控制系統則要使液壓系統輸出滿足特定的性能要求(特別是動態性能)，通常所說的液壓系統主要指液壓傳動系統。

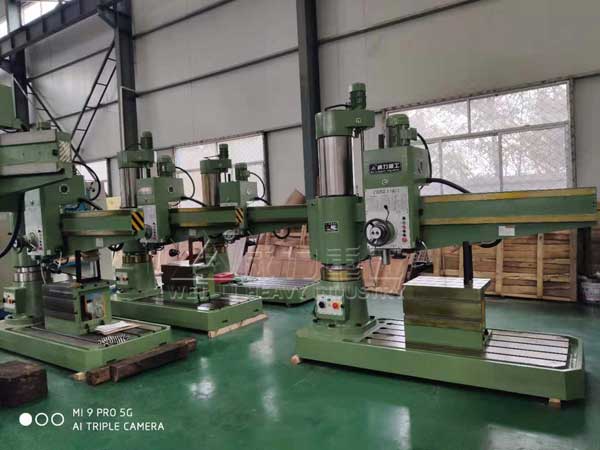

Z3050液壓搖臂鉆床車間現貨圖

　　Z3050搖臂鉆床性能優勢



　　1、液壓搖臂鉆采用液壓預選變速機構，可節省輔助時間。



　　2、主軸正反轉，停車(制動)，變速、空檔等動作，用一個手柄控制，操縱輕便。



　　3、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持搖臂鉆精度的穩定性，延長了使用壽命。



　　4、液壓搖臂鉆在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。



　　5、有完善的安全保護裝置和外柱防護。



　　6、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
